机房工程施工细节标准做法，建议收藏！（上）

时间：2022-03-04 浏览：

 一、机房施工细节规范


一、细节施工图说明




1、机柜安装


机房工程施工细节标准做法，建议收藏！(图1)

2、机柜机顶加固防震

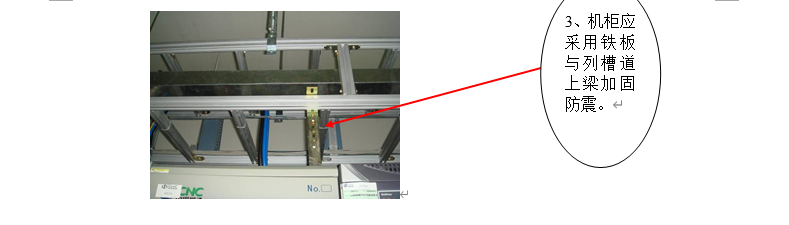

机房工程施工细节标准做法，建议收藏！(图2)



3、机柜内设备安装

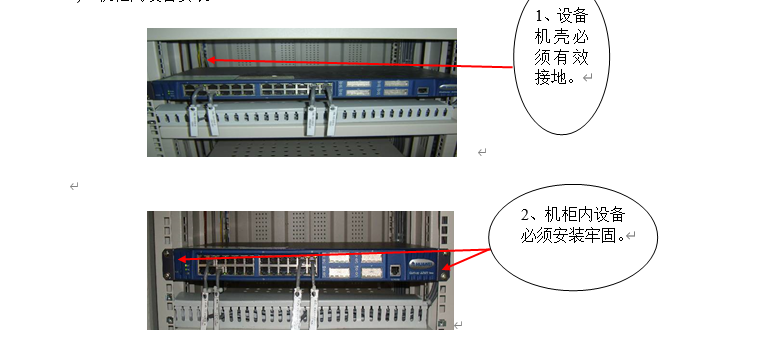

机房工程施工细节标准做法，建议收藏！(图3)

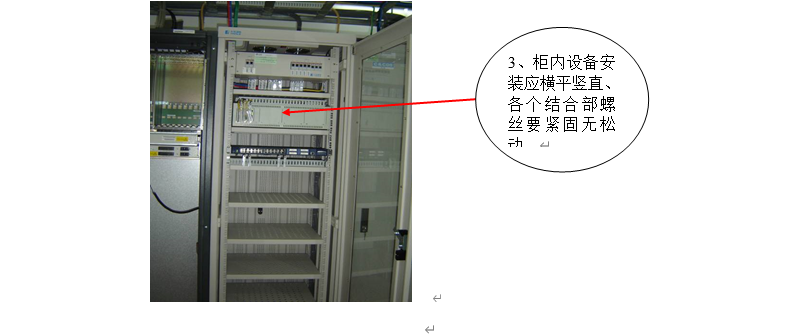

机房工程施工细节标准做法，建议收藏！(图4)



4、设备板卡及标签

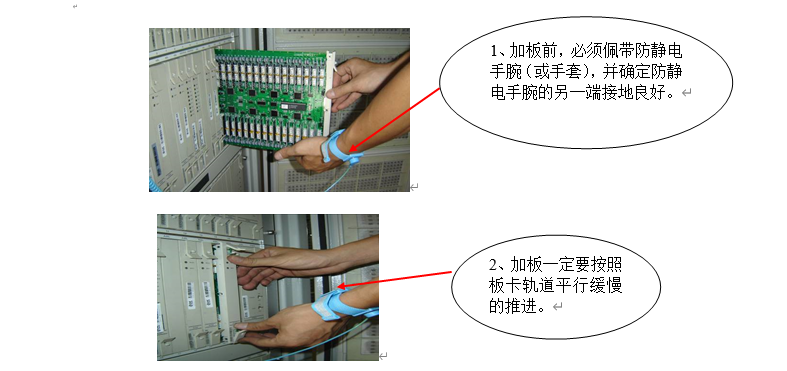

机房工程施工细节标准做法，建议收藏！(图5)

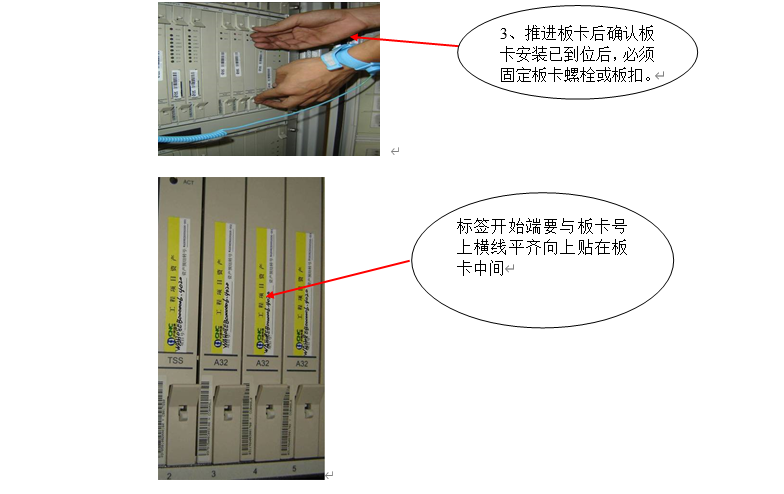

机房工程施工细节标准做法，建议收藏！(图6)





5、语音设备及电缆标签

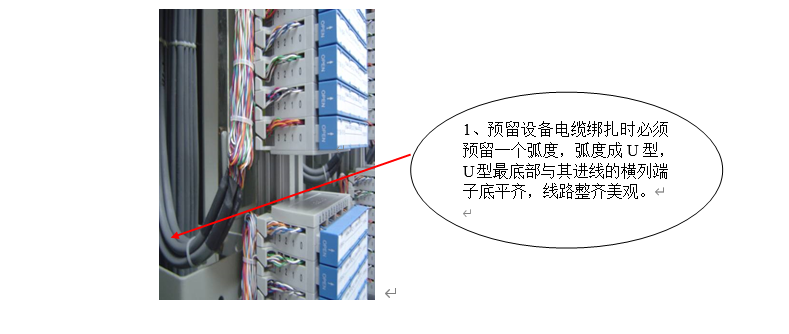

机房工程施工细节标准做法，建议收藏！(图7)

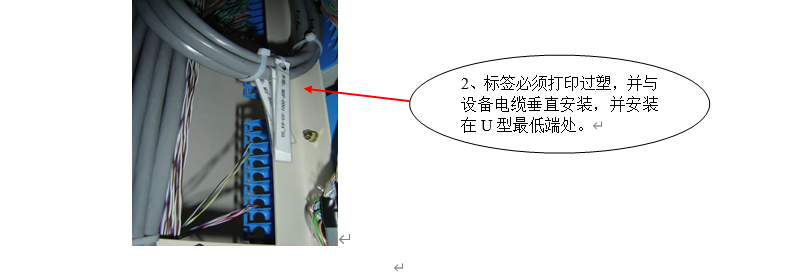

机房工程施工细节标准做法，建议收藏！(图8)

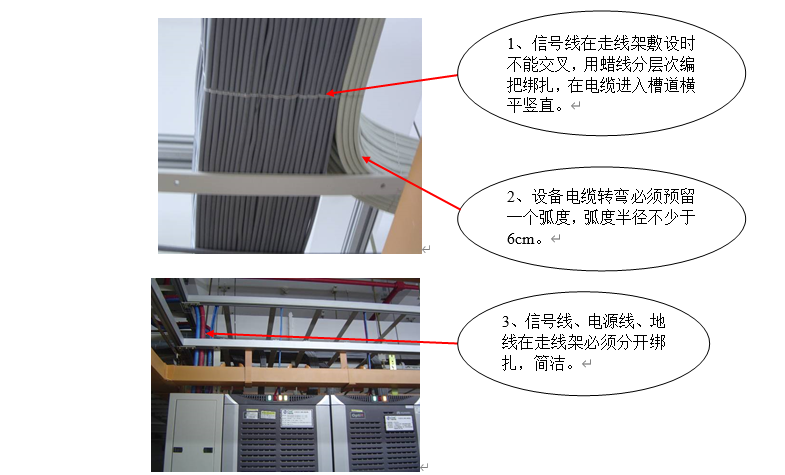

机房工程施工细节标准做法，建议收藏！(图9)

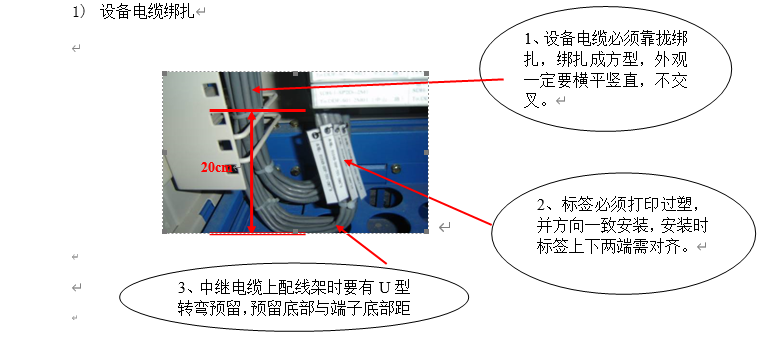

机房工程施工细节标准做法，建议收藏！(图10)

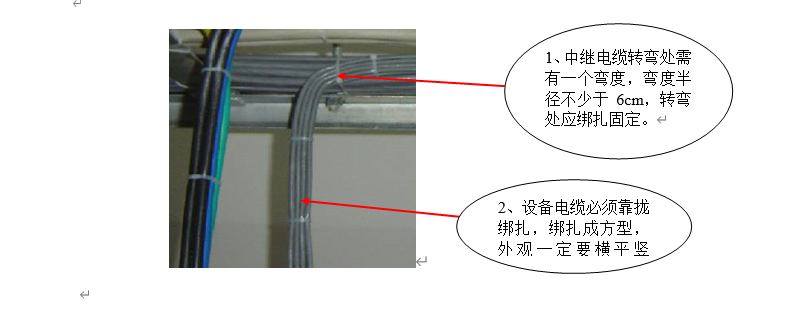

机房工程施工细节标准做法，建议收藏！(图11)



6、光纤

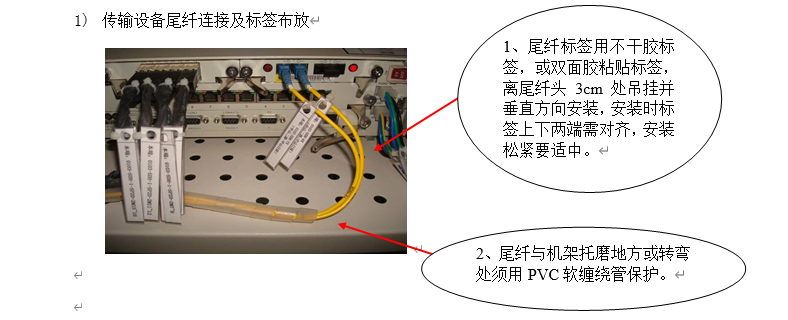

机房工程施工细节标准做法，建议收藏！(图12)

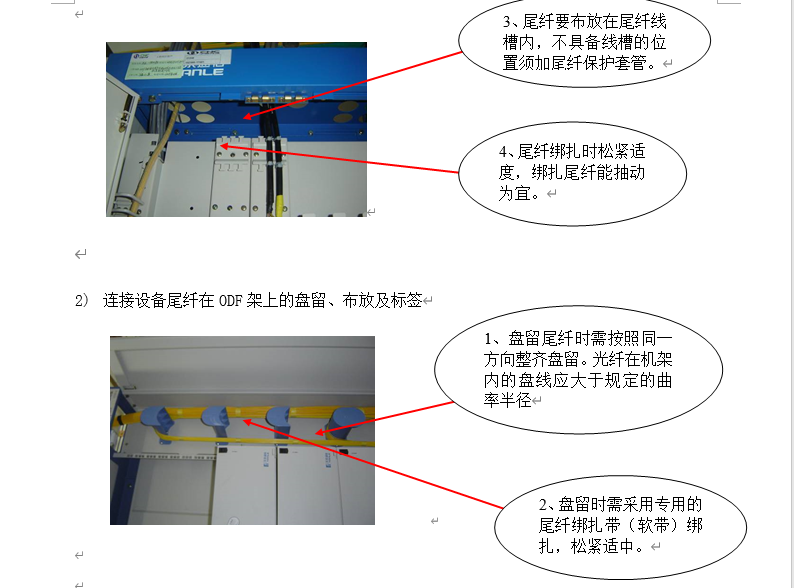

机房工程施工细节标准做法，建议收藏！(图13)

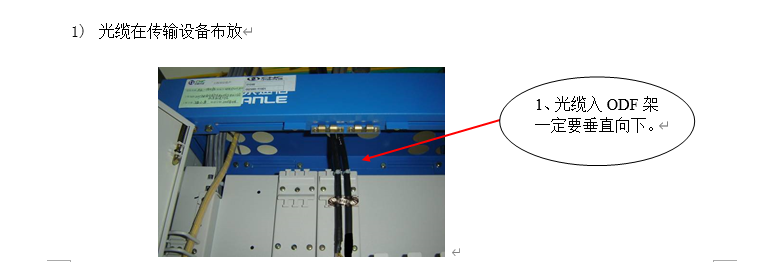

机房工程施工细节标准做法，建议收藏！(图14)

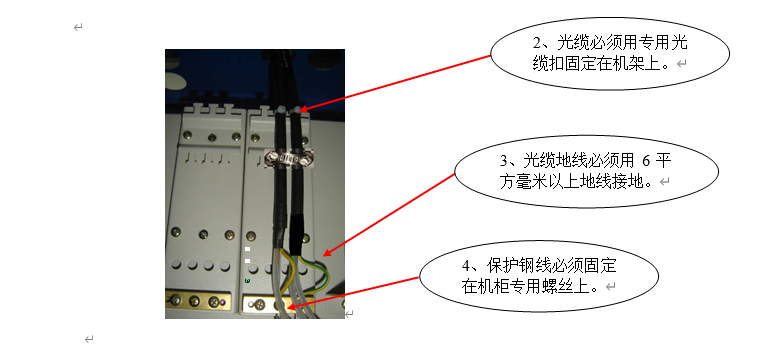

机房工程施工细节标准做法，建议收藏！(图15)

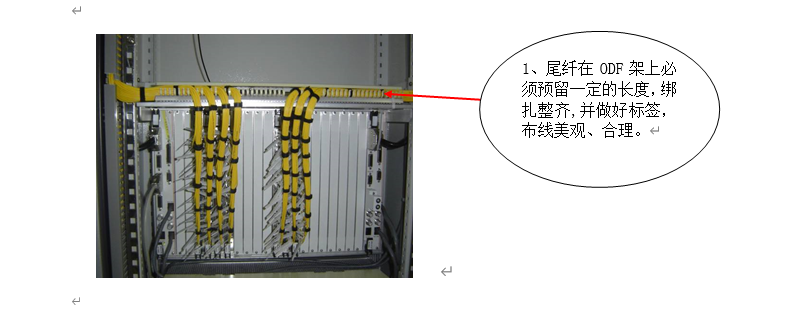

机房工程施工细节标准做法，建议收藏！(图16)

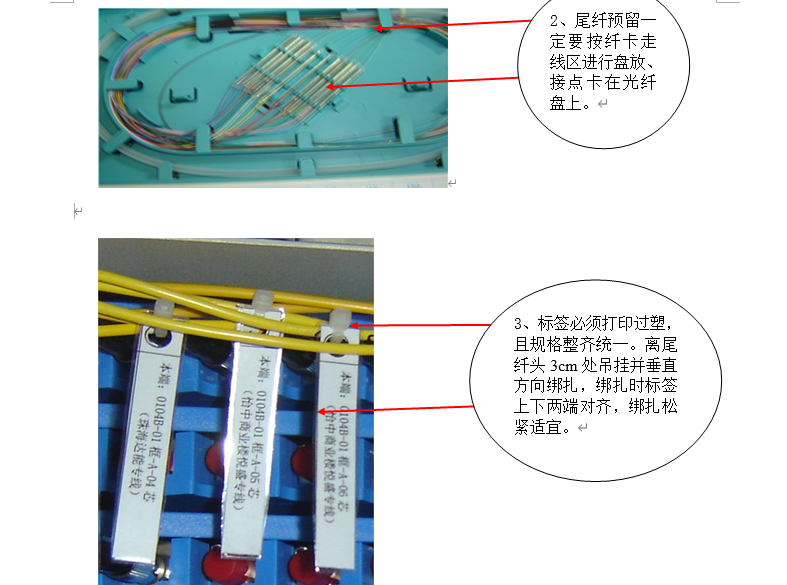

机房工程施工细节标准做法，建议收藏！(图17)
