电磁屏蔽的机理

时间：2022-01-23 浏览：

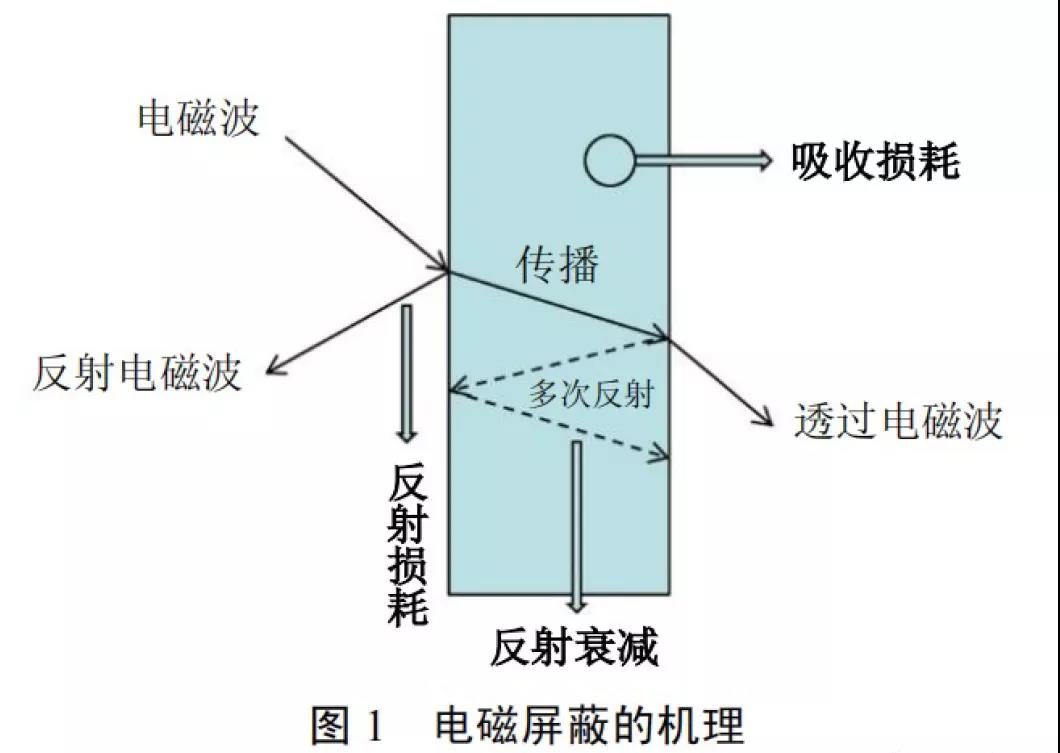

当电磁波传播到达屏蔽材料表面时，以 3 种不同机理进行衰减（如图 1 所示）：

1）在屏蔽材料外表面由于阻抗失配而引起电磁波的反射损耗（SER）；

2）屏蔽材料对进入材料内部的电磁波吸收的衰减（SEA）；

3）在屏蔽材料内部的多次反射衰减（SEB）。

因此，屏蔽效能（shielding efficiency，SE）可用式（1）表示。

当进行反射损耗时，屏蔽材料具有在磁场中可自由移动的载流子，需要有良好的导电性；当进行吸收衰减时，屏蔽材料具备大量的电或磁偶极子，需要有高电磁损耗性、高磁导率和适合介电常数；当进行多重反射衰减时，屏蔽材料中的多孔结构能大量提高多重反射和多重散射次数，从而有效的提升屏蔽性能。

电磁屏蔽的机理(图1)
