滤波器仿真效果良好但实际滤波效果不佳的问题深度分析

时间:2026-07-28 浏览:

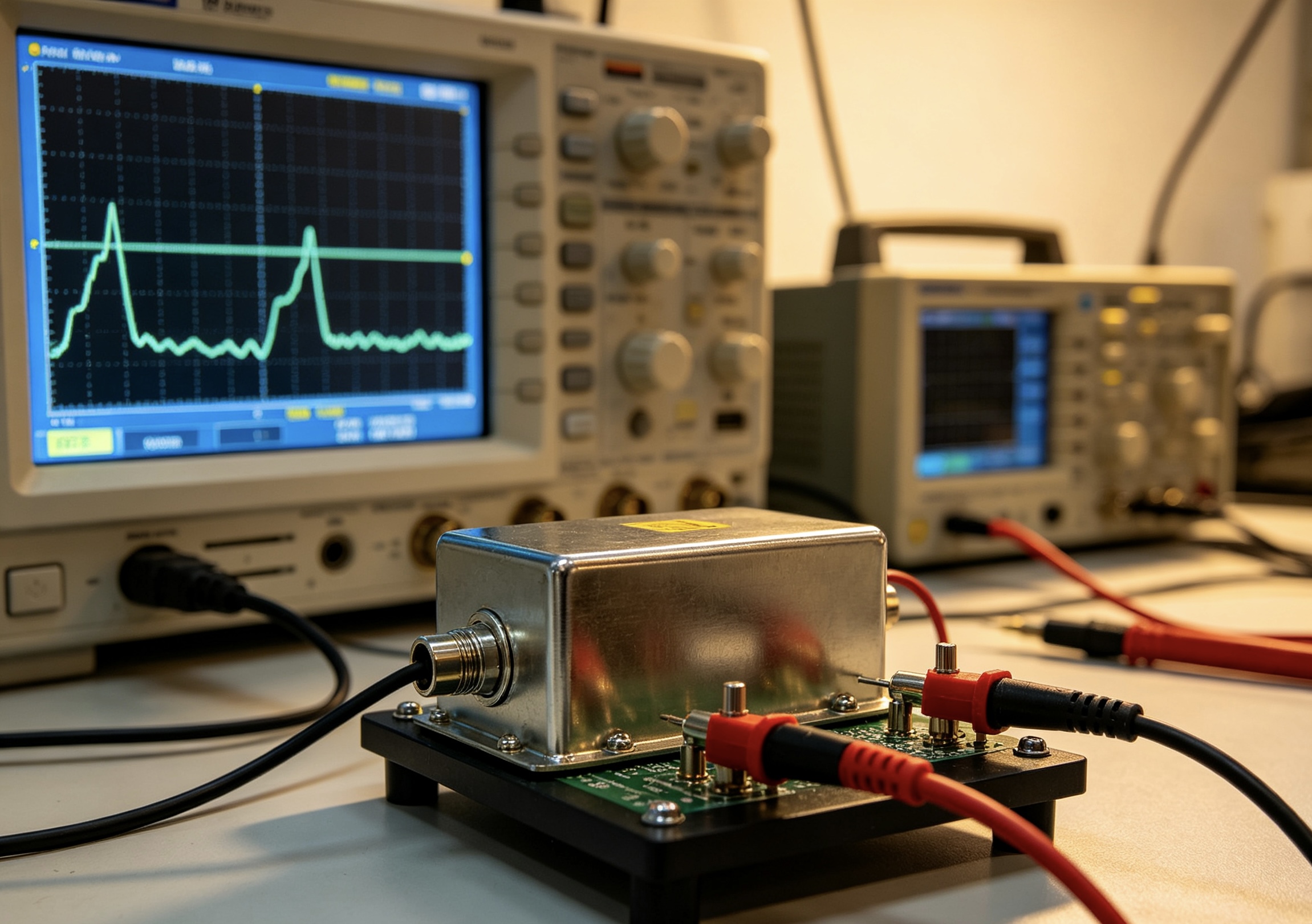

滤波器仿真效果良好但实际滤波效果不佳的问题深度分析(图1)


一、问题概述

在电子电路设计与电磁兼容工程应用中,滤波器是抑制杂波、净化电源、规整信号波形、降低电磁干扰的核心器件。绝大多数设计者在前期设计阶段,会通过专业仿真软件对低通、高通、带通以及EMI电源滤波器进行参数建模与性能仿真。在仿真环境中,滤波器的截止频率、衰减斜率、带内平稳度、带外抑制能力等各项技术指标均能够达到设计标准,波形干净、降噪效果理想,整体性能完全符合使用要求。

但在实际生产焊接、电路板装配、整机通电测试后,会出现非常普遍的反差现象:原本仿真合格的滤波器,实际工作中滤波能力明显下降,高频干扰滤除不彻底,电源仍存在纹波、杂波残留,部分设备依旧存在电磁辐射超标的问题,严重时会导致设备信号抖动、数据不稳定、仪器读数跳变、设备轻微干扰死机等故障。这种“仿真完美、实物失效”的问题,是滤波器应用中最典型、最普遍、最容易被忽视的核心技术问题。

二、问题产生的核心根本原因

造成该现象的本质差异来源于理想仿真环境与真实物理电路的巨大区别。

仿真软件在建模过程中,默认所有电阻、电容、电感均为理想元器件。理想元器件不存在引脚长度、不存在材质损耗、不存在温度漂移、不存在寄生参数,电路板走线为零阻抗、无长度、无电磁耦合,接地系统绝对纯净。因此仿真出来的滤波曲线,是理论上最完美、最标准的理想状态。

而真实工程环境中,不存在任何理想元件和理想线路。所有元器件、走线、接地方式都会产生不可避免的寄生电感、寄生电容、线路阻抗、分布参数,这些微小的物理参数在低频工作状态下影响较小,但在高频干扰环境下会被无限放大,直接篡改滤波器原本设计好的频率响应特性,最终导致滤波结构失效、降噪能力大幅衰减。

三、详细深层技术分析

1. 元器件非理想寄生参数破坏滤波结构

真实电感并非单纯的感性器件,高频工况下,电感线圈层间、匝间会自然产生寄生电容。频率越高,寄生电容的导通能力越强,会让原本用来阻挡高频干扰的电感,逐渐失去阻碍高频的作用,甚至出现高频信号直接穿透滤波器的情况,造成高频杂波无法滤除。

同时,常规滤波电容同样存在缺陷。所有直插电容都存在引脚寄生电感。在高频噪声到来时,电容原本的作用是对地短路泄放干扰,但引脚电感会让电容高频阻抗急剧增大,导致电容无法正常吸收杂波,出现“低频滤波正常、高频完全失效”的典型问题。

元器件本身的精度误差也会加重故障。普通民用级阻容件普遍存在5%至10%的参数偏差,多器件组合后误差叠加,会直接改变滤波器截止频率,使其偏离设计频段,出现该滤的杂波滤不掉、该保留的信号被衰减的双重问题。

2. PCB走线分布参数严重干扰滤波性能

滤波器的工作性能,很大程度取决于电路板布局,这也是仿真完全无法模拟的部分。

在实际布线中,滤波器输入端、输出端的走线只要存在一定长度,就会产生走线寄生电感与分布电容。尤其是滤波器前端进线过长时,外界空间的电磁干扰会直接耦合到线路上,等于滤波器刚滤除完干扰,后端走线又重新拾取新干扰,造成滤波效果形同虚设。

同时,输入输出走线距离过近,会造成高低频线路互相耦合、信号串扰,破坏滤波器的隔离特性,大幅降低带外抑制能力。

3. 接地不规范导致干扰无法泄放

滤波器滤除干扰的核心原理,是将多余杂波、高频噪声通过地线泄放至大地。

仿真环境地线为零阻抗、无延迟、无压降。但实际工程中,地线存在线路电阻与电感。如果滤波器接地引线过长、多点串接接地、接地位置偏远,会导致地阻抗过大,高频干扰无法快速泄放,大量残波滞留电路中,直接表现为滤波效果差、杂波残留多。

很多设备看似接地,实则为虚地、弱地,完全达不到高频泄放标准,是滤波器失效的隐形最大原因。

4. 温度、工况负载变化引发参数漂移

仿真为恒温、恒压、恒负载的稳定环境。

实际设备长期通电工作会持续发热,电感磁芯磁导率、电容介质特性、电阻阻值都会随温度发生漂移,导致滤波器整体频点偏移、衰减能力下降,设备工作越久,滤波效果越差。

四、该问题引发的实际工程危害

1. 电源纹波净化不彻底,导致精密仪器数据跳动、采样不准;

2. 高频电磁干扰残留,设备整机EMC、电磁辐射检测不通过;

3. 信号波形畸变,通信、传输、接收模块出现丢包、延迟、误码;

4. 干扰积累导致设备发热异常、偶尔卡顿、自动重启;

5. 屏蔽配套设备抗干扰能力下降,整体电磁环境杂乱。

五、完整有效的解决与优化方案

1. 优化布局,缩短滤波走线

滤波器必须紧靠电源入口、信号接口安装,最大限度缩短输入端走线,减少寄生耦合,避免线路二次拾取干扰。输出走线规整独立,避免与强电线平行、靠近。

2. 更换贴片器件,消除引脚寄生参数

高频滤波场景全部采用贴片阻容感,彻底去除引脚带来的寄生电感,大幅提升高频滤波精度,使实物曲线无限贴近仿真曲线。

3. 规范单点就近接地

滤波器地线必须短、粗、直、就近单点接地,杜绝长线接地、串接接地,降低地阻抗,保证高频干扰快速泄放。

4. 高低频搭配复合滤波

采用大电容滤低频、小容值高频电容滤高频的组合方式,弥补单一器件的高频缺陷,全频段覆盖降噪。

5. 选用高精度、低温漂元器件

关键滤波回路使用1%精度器件、低温漂材质,减少温度变化、参数偏差带来的频点偏移,提升滤波器工作稳定性。

六、总结

综上所述,滤波器仿真效果优秀但实际性能变差,并非器件损坏,而是仿真理想模型与工程真实物理特性不匹配造成。寄生参数、布线缺陷、接地不良、元器件误差、温度漂移,是导致滤波衰减不足、杂波残留、EMC不达标的根本原因。在实际设计中,不能完全依赖仿真结果,必须结合高频物理特性优化布局、规范接地、合理选型,才能真正实现滤波器设计的预期降噪抗干扰效果。
